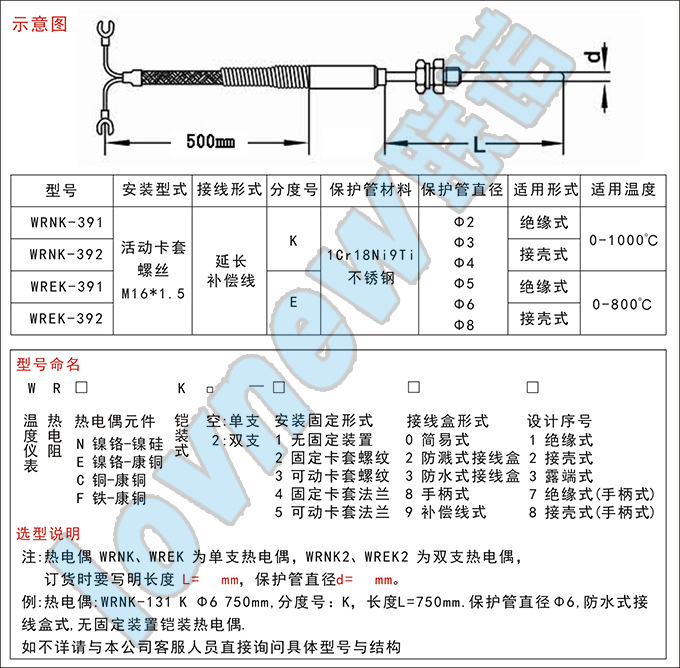

WRNK-391,WRNK-392,铠装热电偶
铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的变送器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可作为装配式热电偶的感温元件，它可以直测量各种生产过程中从0℃～1000℃范围内的液体、蒸汽和气体介质以及固体表面的温度。
测温范围和准确等级
|
类别 |
代号 |
分度号 |
套管外径mm |
常用温度（℃） |
最高使用温度（℃） |
允许偏差△t |
|
|
测温范围（℃） |
允差值 |
||||||
|
镍铬-镍硅 |
WRNK |
K |
≥Φ2 |
900 |
1000 |
0～1000℃ |
±2.5℃或±0.75%t |
|
镍铬-康铜 |
WREK |
E |
≥Φ2 |
600 |
700 |
0～700℃ |
±2.5℃或±0.75%t |
|
铜-康铜 |
WRCK |
T |
≥Φ2 |
350 |
400 |
-40～350℃ |
±1℃或±0.75%t |
|
铁-康铜 |
WRFK |
J |
≥Φ2 |
500 |
600 |
0～600℃ |
±2.5℃或±0.75%t |
注：t为被测温度的绝对值
铠装热电偶热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需要的时间称为热响应时间，用T0.5表示。
铠装热电偶热响应时间不大于下表的规定
|
套管直径 |
热响应时间T0.5（秒） |
||
|
露端式 |
接壳式 |
绝缘式 |
|
|
2.0 |
0.3 |
0.4 |
0.5 |
|
3.0 |
0.4 |
0.6 |
1.2 |
|
4.0 |
0.5 |
0.8 |
2.5 |
|
5.0 |
0.7 |
1.2 |
4.0 |
|
6.0 |
0.8 |
2.0 |
6.0 |
|
8.0 |
1.0 |
4.0 |
8.0 |
绝缘电阻
当周围空气温度为15～35℃，相对湿度不大于80%时，绝缘型铠装热电偶的偶丝与外套管之间的绝缘电阻值应符合下表的规定
|
套管直径(mm) |
试验电压（V-D.C） |
绝缘电阻（KΩ.m） |
|
1.5 |
50±10% |
＞1000 |
|
＞1.5 |
500±10% |
＞1000 |
