一、产品概述：

1、双向可控硅输出，零电压开启，零电流关断。

2、输入信号与TTL和COMS数字逻辑电路兼容。

3、输入回路与输出回路之间光隔离。

4、发光二极管指示工作状态；

5、输入端-输出端之间隔离耐压≥2500V。

6、较高性价比，应用广泛，高信赖度的通用产品。

7、100%负载电流老化试验。

二、技术参数：

三、型号命名

LBG5-A 48 60

① ② ③ ④

①、LBG5：三相固态继电器

②、A：交流控交流

③、48：输出负载电压480VAC

④、输出负载电流：10A、20A、25A、30A..............200A

外形尺寸

四、产品应用：

SSR系列三相固态继电器采用阻燃工程塑料外壳，环氧树脂灌封，螺纹引出端接线，具有结构强度高、耐冲击、抗震动性强、输入端。输入端驱动电流小可方便的与计算机终端和各种数字程控电路接口，广泛应用在石油化工仪器设备、食品机械、包装机械、纺织机械、数控机床、塑料机械、健身器材、娱乐设施等自动化控制领域，特别适用于腐蚀、潮湿、防尘、要求防爆等恶劣环境，及频繁开关的场合，是交流接触器更新替代产品。

五、安全注意事项：

1、负载电流高于10A时必须使用散热器或安装在具有相应散热效果的金属底板上，并且固态继电器散热底板与安装面之间涂上导热硅脂，40A以上加风扇强冷或水冷。

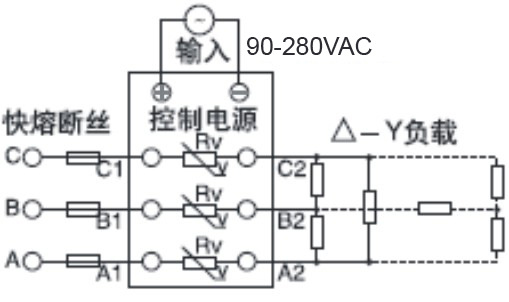

2、使用在交流感性负载时，高瞬态电压及浪涌电流施加于输出端，因此可能导致固态继电器导通或损坏，通常需要在输出端接入具有特定钳位电压的电压控制器件，如双线稳压二极管或压敏电阻(MOV)。压敏电阻推荐取额定电压的1.6-1.9倍；

3、控制之接近最小负载电流的较小电流负载时，须在负载上并联一个虚拟负载电阻，以减小输出端漏电流在负载上产生较高的剩余电压。

4、为了避免固态继电器的温升超过允许值，设计应用时应考虑散热效果和安装位置，当两只或多只固态继电器并排安装时，应留有适当的间距。

5、多只固态继电器的输出端之间不得并联使用，以试图增大输出电流。但输出端可以串联使用，以便适用更高的工作电压。

6、当使用多只固态继共用一个控制电源时，输入端即可以串联使用也可以并联使用。

7、容性负载请慎用此件，请选择容性负载专用固态继电器。
